8086指令系统之逻辑运算和移位指令

Posted on In , Views:

前置问题：

  1. 如何对一个8位的操作数进行：按位清零、按位置一和按位取反？
  2. 程序初始化之前，常常会对AX寄存器清零，一般会用XOR AX, AX而不是用MOV AX, 0H，为什么？
  3. 算数移位和逻辑移位有何差别？为什么算数右移要这么设计？和补码有什么关系？
  4. TEST指令通常在什么情况下使用？

逻辑运算指令

NOT 取反指令

指令格式：NOT 目的操作数

指令功能：目的目的操作数按位取反

目的操作数可以是8或者是16位寄存器或者存储器，对于存储器需要用PTR说明类型

AND 逻辑与指令

指令格式：AND 目的, 源

指令功能：目的目的源

可以用于保留、清楚操作数的某些位

对标志位的影响

指令执行之后，将CF和OF清零，ZF、SF和PF反映操作结果，AF未定义，源操作数不变

OR 逻辑或指令

指令格式：OR 目的, 源

指令功能：目的 目的源

可以用于保留、清楚操作数的某些位

XOR 异或指令

指令格式：XOR 目的, 源

指令功能：对两个操作数进行按位异或，结果送回目的操作数

可以用于保留、清楚操作数的某些位

TEST 测试指令

指令格式：TEST 目的, 源

指令功能：目的"与"源，并修改标志位，但不回送结果

算数逻辑移位指令

SAL 算数左移指令

Shift Arithmetic Left

指令格式：SAL 目的, 计数值

SHL 逻辑左移指令

Shift Logic Left

指令格式：SHL 目的, 计数值

指令功能：以上两条指令的功能完全相同

  1. 均将目的操作数各位左移，每移动一次，最低位LSB补0，最高位MSB进标志CF。移动一次，相当于将MSB进标志位CF。移动一次，相当于将目的操作数乘以2
  2. 计数值表示移位次数，可以是1，如果大于1，则用CL存放，并要事先将次数存入CL
  3. 移位次数最多为31（0001111B）

SHR 逻辑右移指令

Shift Logic Right

指令格式：SHR 目的, 计数值

指令功能：使目的操作数各位右移，每移一次，最低位进入CF，最高位补0

右移次数由计数值决定，同SAL/SHL一样

若目的操作数为无符号数，每右移一次，使目的操作数除以2

SAR 算数右移指令

Shift Arithmetic Right

指令格式：SAR 目的, 计数值

指令功能：每移位一次，最低位进入CF，但最高位（符号位）保持不变，而不是补0。相当于对带符号数进行除2

循环移位指令（Rotate）

算数移位指令，一处的操作数数位均丢失。循环移位指令则把数位从操作数的一端移向另一端，从操作数中移走的位不会丢失

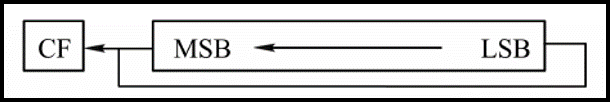

ROL 循环左移指令

Rotate Left

指令格式：ROL 目的, 计数值

ROR 循环右移指令

指令格式：ROR 目的, 计数值

RCL 通过进位位循环左移

Rotate thru Carry Left

指令格式：`RCL 目的, 计数值

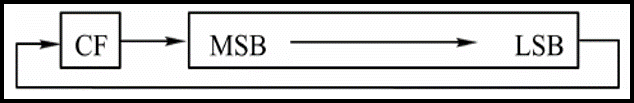

RCR 通过进位位循环右移

Rotate thru Carry Right

指令格式： RCR 目的, 计数值

循环移位指令特点

  1. 目的操作数可以使8/16位的寄存器操作数或内存操作数，计数值含义同上，即由1或者CL指定
  2. ROL和ROR位小循环移位指令，没有把CF包含在循环中；RCL、RCR位大循环指令，把CF作为整个循环的一部分参加循环移位
  3. CF的值由最后一次被移出的值决定
