8086指令系统之控制转移指令

Posted on Edited on In , Views:

前置问题

  1. 程序实现跳转的本质是什么？
  2. JMP和CALL、RET之间有什么共通之处？
  3. 条件转移指令转移的依据是什么？为何要分有符号数和无符号数的转移指令？
  4. CMP指令和条件跳转指令有何关系？
  5. 段内跳转和段间跳转有何区别？
  6. 跳转有直接跳转和间接跳转，寻址方式有直接寻址和间接寻址，它们有相通之处吗？
  7. 子程序调用和返回（CALL，RET）与中断响应和中断返回（INT，IRET）的异同之处在哪里？

无条件转移和过程调用指令

JMP 无条件转移指令

指令格式： JMP 目的

指令功能：无条件转移到目的地址去执行

这类指令又分为两种类型：

  1. 段内转移或者近（NEAR）转移。转移指令的目的地址，和JMP指令在同一代码段中，转移时仅改变IP的内容，段地址的CS值不变
  2. 段间转移，又叫远（FAR）转移。转移指令的目的地址和JMP指令不在同一段中，转移时，CS和IP地址都要改变，程序转移到另一个代码段去执行

就转移地址提供的方式而言，又可以分为两种方式：

  1. 直接转移。在指令码中直接给出转移的目的地址，目的操作数用一个标号来表示。它又可分为段内直接转移和段间之间转移
  2. 间接转移。目的地址包含在某个16位寄存器或存储单元中，CPU必须根据寄存器或存储器寻址方式间接求转移地址。同样，这种转移类型又可以分为段间间接转移和段内间接转移

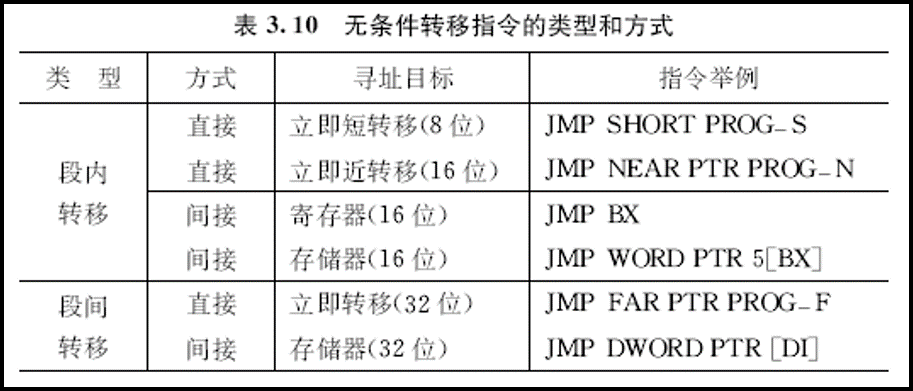

综上，有四种不同转移方式：

段内直接转移指令

指令格式：

JMP SHORT 标号

JMP NEAR PTR 标号(或JMP 标号)

段内相对转移指令，目的操作数均用标号表示

转移的有效地址=IP+8/16位位移量（DISP）

若转移范围在-128~127字节内，则位短转移，指令中只需要用8位位移量，在标号前加说明符SHORT

若位移量是16位，称为近转移，目的地址与当前IP的距离在-32768~32767之间。可加说明符NEAR PTR，也可以省略。这类指令用的最多

段内间接转移指令

转向的地址存放在一个16位寄存器或字存储器单元中

用寄存器间接寻址的段内转移指令，转向的地址存放在寄存器中，执行操作：IP寄存器内容

段间直接(远)转移指令

指令中用标号直接给出转向的CS：IP，程序从一个代码段转到另一个代码段

eg：

JMP FAR PTR PROG_F

指令执行的操作：IPPROG_F的段内偏移量 CSPROG_F所在的段的段地址

段间间接转移指令

操作数位存储器，要转移的目的地址CS：IP存放在存储器中。须加说明符DWORD PTR，表示转向地址需要取双字

过程调用指令

过程调用和返回指令

Call and Return

把某些能完成特定功能又常用的程序段独立编写成模块，称为过程（Procedure）

在主程序中使用CALL语句调用这些过程，格式：CALL 格式

过程以PROC开头，ENDP结束。过程中要安排一条返回指令RET，过程执行后能正确返回主程序，如：

1
2
3
4
MySub PROC
	......
	RET
MySub ENDP
